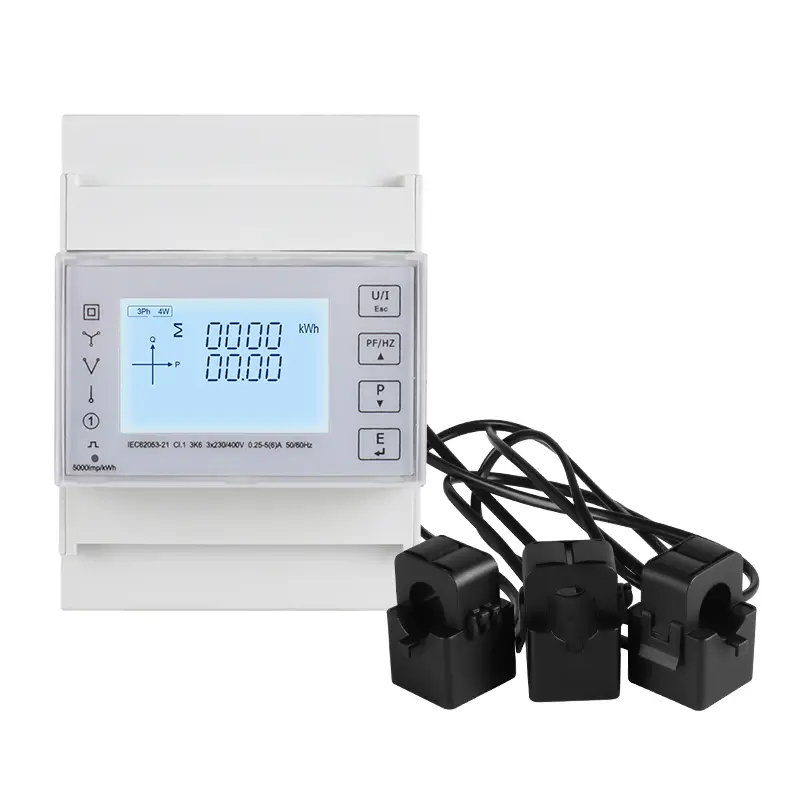

3P 4W Merilni merjenje din Rail Energy Smart Remeter

Xinkong Electrical je profesionalni 3P 4W z visoko natančnostjo merjenje din Rail Energy Proizvajalec pametnih števcev in dobavitelj na Kitajskem. Že vrsto let smo specializirani za merjenje. Naši izdelki imajo ugodno ceno in pokrivajo večino trga jugovzhodne in srednje Azije. Veselimo se, da bomo postali vaš dolgoročni partner na Kitajskem.

Pošlji povpraševanje

Opis izdelka

3P 4W Merilna merilna železnica z visoko natančnostjo SMART METER JE DIN Rail Instalacija Mutil-Function Energy Meter. Ti izdelki lahko podpirajo merjenje in analizo raznolikosti moči, kot so napetost, tok, štiri kvadrant moči parametri, faktor moči itd.; Medtem lahko zagotovijo tudi the measurement of multiple electric energy parameters, such as two way active energy, reactive energy, monthly and daily electricity consumption statistics.This series of products also can support the analysis of electric power parameter measurement in 1P2W and 3P4W grid environment, is suitable for power monitoring for photovoltaic inverter, new energy electricity consumption statistic analysis, real time power monitoring and a variety of other environments, has the multi-function, high stabilnost in značilnosti dolgega življenja. Ta serija izdelkov s komunikacijskim vmesnikom RS485, hitrost hitrosti bauda Podpora 38400BPS, ki podpira komunikacijske protokole Modbus RTU. Zlahka uresniči funkcijo odčitavanja oddaljenih podatkov in sprejme zasnovo LCD na velikem zaslonu in ključ, ki je občutljiv na dotik, ki zlahka izvede lokalni pogled in nastavi delovanje parametrov varity. Izdelek ima funkcijo zaščite z geslom, ki zagotavlja varnost podatkov izdelka.

3P 4W Merilni merjenje z visoko natančnostjo DIN Rail Energy Smart Remeter je zasnovan za spremljanje električne energije fotovoltaičnega pretvornika, statistično analizo nove porabe električne energije, potreb po spremljanju energije na področju napajalnih sistemov in inteligentnih zgradb. Njegova popolna komunikacijska funkcija je zelo primerna za različne krmilne sisteme, sisteme SCADA in Sistemi za upravljanje energije.

Značilnosti

Največji tok 100Adirect dostop

Pritrditev tirnice DIN, standardna širina modula.

Večfunkcijsko merjenje parametrov, ki zagotavlja napetost, tok, aktivna moč, reaktivna moč, navidezna moč, moč faktor, fazni kot itd.

Zagotovite različne statistične podatke in lokalne funkcije za shranjevanje, kot so dvosmerna moč, povpraševanje in drugi statistični podatki. Zagotovite mesečno statistiko porabe električne energije v zadnjih 12 mesecih in dnevne statistike porabe električne energije v zadnjih 31 dneh

Podpora komunikacijske funkcije RS485, hitrost prenosa do 38400bps, podpora protokola Modbus RTU.

Podpira en impulzni vmesnik za opto -ulz in nastavite lahko izhodne parametre.

Čas osveževanja LCD je 1 sekunda, Priročnik za podporo ali samodejno Zaslon za pomikanje (nastavitveno)

Parametri

1. Enota lahko meri in prikaže
Trenutni rms Vrednosti
Tok	Na fazo, nevtralno
Napetost	L-l, l-n
Frekvenca	45 do 65Hz
Aktivna moč	Skupaj in na fazo
Faktor moči	Skupaj in na fazo
Energija Vrednosti (vključujejo: uvoz, izvoz, uvoz + izvoz)

Aktivna energija	0 do 9999999.999 kWh
Več tariff Active Energy (T1 - T4)	0 do 9999999.999 kWh
2. Enota lahko meri in komunikacijo prebere
Energija Vrednosti
Navidezna energija (skupaj)	0 to 9999999.999 kVAh
Več tarifni reaktivni Energija (T1 - T4)	0 do 9999999.999 KVARH, Vključite: uvoz, izvoz, uvoz+izvoz
Mesečna poraba električne energije v zadnjih 12 mesecih	Skupna aktivna energija Obseg: 0 do 9999999.999 kWh
Dnevna poraba energije v zadnjih 31 dneh	Skupna aktivna energija Obseg: 0 do 9999999.999 kWh
3. Enota lahko nastava
Komunikacijski razred	Modbus naslov, hitrost prenosa, paritetna bit, zaustavite bit
Razred sistemske konfiguracije	Uporabniško geslo (HMI), vrsta napajalnega sistema
Impulzni izhodni razred	Impulzni izhodni tip, impulzna izhodna širina, impulzna izhodna hitrost
Časovni razred	Samodejni čas prikazovanja drsenja, osvetlitev čas, sistemski čas (RTC), tarifa čas

Specifikacija

Električna Značilnosti
Vrsta merjenja		RMS, vključno s harmonikami v sistemu AC, podpora 1p2W, 3p3w, 3p4w
Natančnost merjenja	Napetost, tok	Razred 0,5, po IEC 61557-12
	Aktivna moč	Razred 1 / 0,5, po IEC 61557-12
	Reaktivna moč	Razred 2, po IEC 61557-12
	Navidezna moč	1. razred, po IEC 61557-12
	Aktivna energija	Razred 1 / 0,5S, po IEC 62053-22, IEC 61557-12
	Reaktivna energija	Razred 2, po IEC 62053-23, IEC 61557-12
	Faktor moči	1. razred, po IEC 61557-12
	Frekvenca	Razred 0,2, po IEC 61557-12
	Harmonično popačenje	Razred 2, po IEC 61557-12
Stopnja posodabljanja podatkov		1 sekunda. Neobvezno 100 ms
Vhodna napetost	Flotažna vranica (ena)	230 VAC (L-N) / 400 VAC (L-L)
	Neposredna povezava	Izmerjeni razpon: 85 do 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Frekvenčno območje	45 do 65 Hz
	Preobremenjena zmogljivost	2*Un za 1 sekundo
Vhodni tok	Izmerjeno območje	0,005 do 100 a, osnovni tok (IB) je 10A
Vhodni tok	Preobremenjena zmogljivost	30*IMAX za 0,01 sekunde
Impulzni izhod	Vrsta vmesnika	Odprite zbiralnik OptoCoUpler
	Impulzna konstanta	400 /100 / 10/1 IMP / KWh (KVARH) (Configurable)
	Širina impulza	60/100/200 milisekund (konfigurirano), privzeto je 100 milijonov
	Impulzni izhodni tip	Uvoz/izvoz/skupna aktivna energija, Uvoz/izvoz/skupna reaktivna energija (Konfigurirano)
	Razred	Razred A, po IEC 62053-31
	Vhodna napetost	5 ~ 27 VDC
Luč indikatorja impulza na plošči		Impulzna konstanta je 400IMP/kWh
Natančnost ure v realnem času		0,5 s/d

Mehanski Značilnosti
IP stopnja zaščite (IEC 60529)	Zasnovan na sprednjem zaslonu IP51, ohišje IP30 metra
Dimenzije (w x h x d)	99 x 71 x 65 mm
Položaj pritrditve	Pritrditev tirnice
Material primera merilnika	UL 94 V-0
Okolje Značilnosti
Delovna temperatura	-25 do+55 ℃
Temperatura skladišča	-40 do+80 ℃
Vlaga	<90%, ne-kondenziranje
Stopnja onesnaževanja	2
Višina	Do 2000m
Vibracija	10 Hz do 150Hz, IEC 60068-2-6
Elektromagnetni Značilnosti
Elektrostatični izcedek	Stopnja 4, po IEC 61000-4-2 (1)
Imuniteta na sevana polja	Stopnja 3, po IEC 61000-4-3 (1)
Imuniteta na električne hitro prehodne	Stopnja 4, po IEC 61000-4-4 (1)
Imuniteta na sunke	Stopnja 4, po IEC 61000-4-5 (1)
Imunost na izvedene motnje	Stopnja 3, po IEC 61000-4-6 (1)
Imuniteta na magnetna polja	IEC 61000-4-8 (1)
Imuniteta na napetostne padave	IEC 61000-4-11 (1)
Sevane emisije	Razred B, po EN55011
Izvedene emisije	Razred B, po EN55011
Harmonike	IEC 61000-3-2 (1)
(1): Eksperimentalni test se izvaja v skladu z zahtevami o ocenah industrijskih izdelkov v IEC61326-1
Varnost
Merilna kategorija	CAT III, po IEC 61010-1
Kategorija pretiravanja	CAT III, po IEC 61010-1
Izolacija	AC napetostni test: 4kV za 1 minuto
Izolacija	Impulzni napetostni test: 6kV - 1,2/50 µs valovna oblika
Zaščitni razred	II, po IEC61010-1
Komunikacija
Vmesniki standardni in protokoli	2-žični RS485, Modbus RTU
BUAD stopnja	1200 do 38400 bps, privzeto je 9600 bps
Paritetna bit	Nobena, niti neparna, privzeta ni
Nehaj	1 ali 2, privzeto je 1
Odzivni čas	<100 ms
Način prenosa	pol dupleksa
Razdalja prenosa	Do 1000m
Max. Nalaganje avtobusa	64 PCS

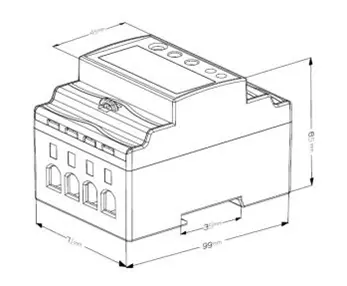

Namestitvene dimenzije
