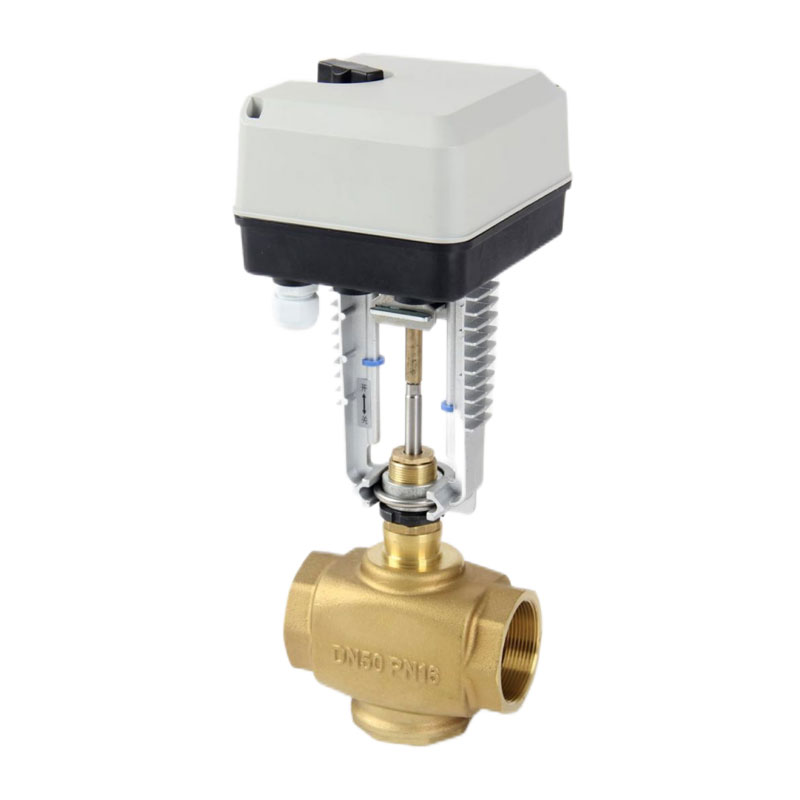

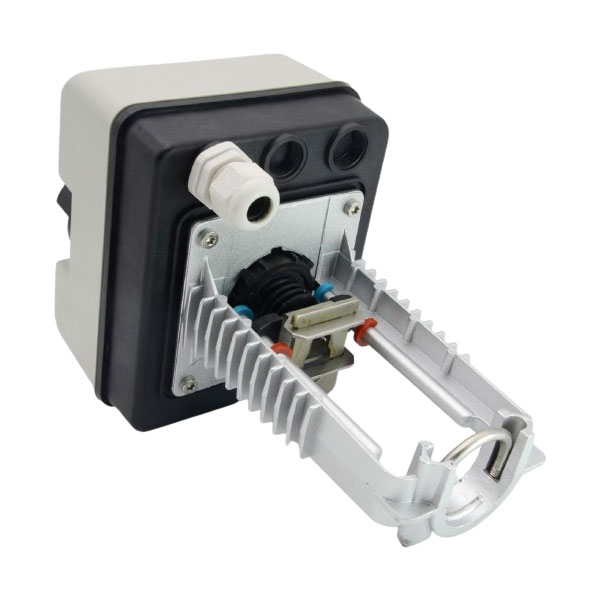

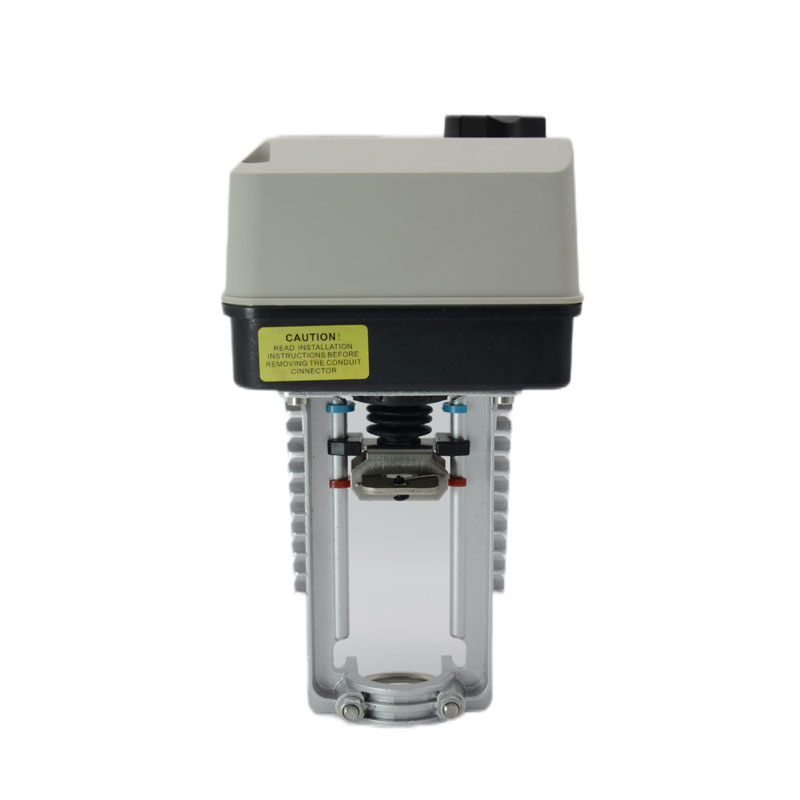

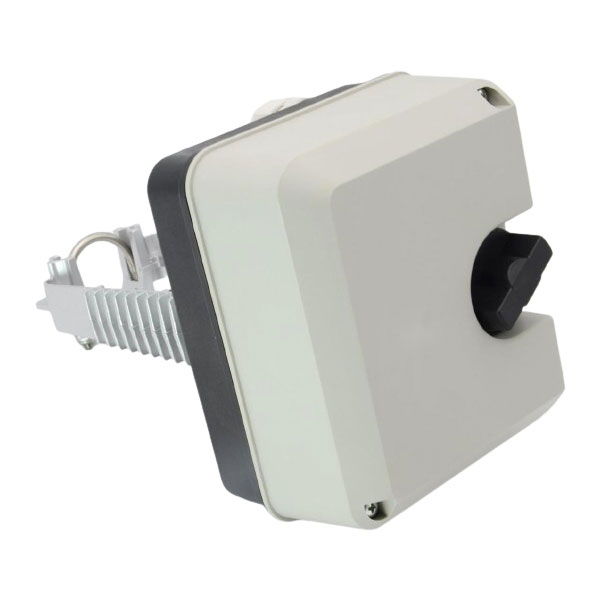

Električni aktuator serije A8088

Lastnosti izdelka

◆ Ojnica ni potrebna, enostavna in hitra montaža

◆ Nizka poraba energije, brez vzdrževanja

◆ Varen položaj neobvezen (če manjka krmilni signal)

◆ DC0 (2) ~ 10 V vhodni signal (analogni)

◆ DC2 ~ 10 V povratni signal (analogni)

◆ Omejitev končne točke in ročno stikalo

◆ Protikorozijska zasnova

◆ Natančno pozicioniranje ventila

◆ Funkcija prilagajanja udarcem (analogno)

Tehnični parametri

Žični diagram

Namestitev izdelka

1.Vstavite gonilnik v zgornji vrat ohišja ventila, Uporabite 4-milimetrski imbus ključ, da privijete nastavitveni vijak.
(Opomba: najprej privijte desni vijak)

2. Potisnite fiksno objemko s strani vzmeti, da ostane potisnjena; Dvignite pokrov vretena in namestite glavo pokrova vretena v fiksno vpenjalni utor

3. Zrahljajte pritrdilno objemko pokrova droga in nato zategnite pokrov droga; Prepričajte se, da fiksna objemka vpne pokrovček stebla.

4. Odvijte vrtljivi gumb za ročno upravljanje in ga popustite vijak ohišja pogona, odprite zalivko

Delovanje izdelka

Pogon poganja reverzibilni sinhroni motor s steblom ventila navzgor ali navzdol. Ko lahko ventil popolnoma odprta ali zaprta, se bo na gonilniku ustvarila reakcijska sila, mikro stikalo znotraj gonilnika bo biti brez napajanja in gonilnik bo prenehal delovati. Ko ni signala, se enakomerno ustavite na kateri koli točki. Signal, ki ga pošlje inkrementalni krmilnik pogona, lahko povzroči vrtenje motorja v smeri urnega kazalca oz v nasprotni smeri urnega kazalca

Velikost modela

Previdnostni ukrepi

◆Pri popravilu gonilnika mora biti napajanje izklopljeno, da preprečite poškodbe delov stroja oz izogibajte se električnemu uhajanju, ki lahko povzroči žrtve.

◆ Ko je napajanje priključeno, ne poskušajte priključiti ali odklopiti žice.

◆ Gonilnik mora biti zaščiten, da preprečite puščanje vode in poškodbe notranjih delov in motorjev.

◆ Voznik ne sme biti prekrit s toplotnoizolacijskim materialom.
