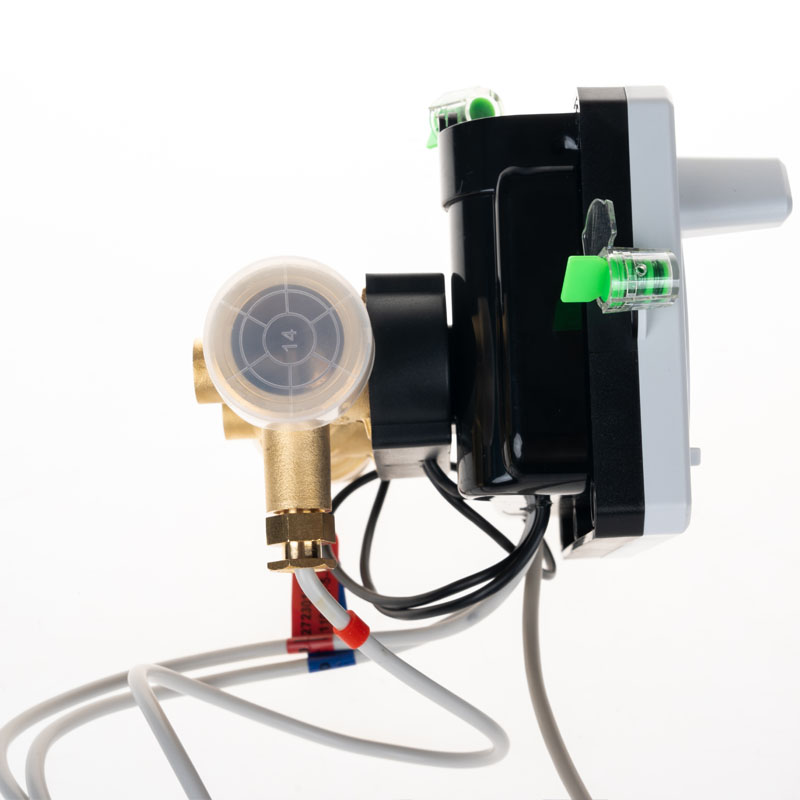

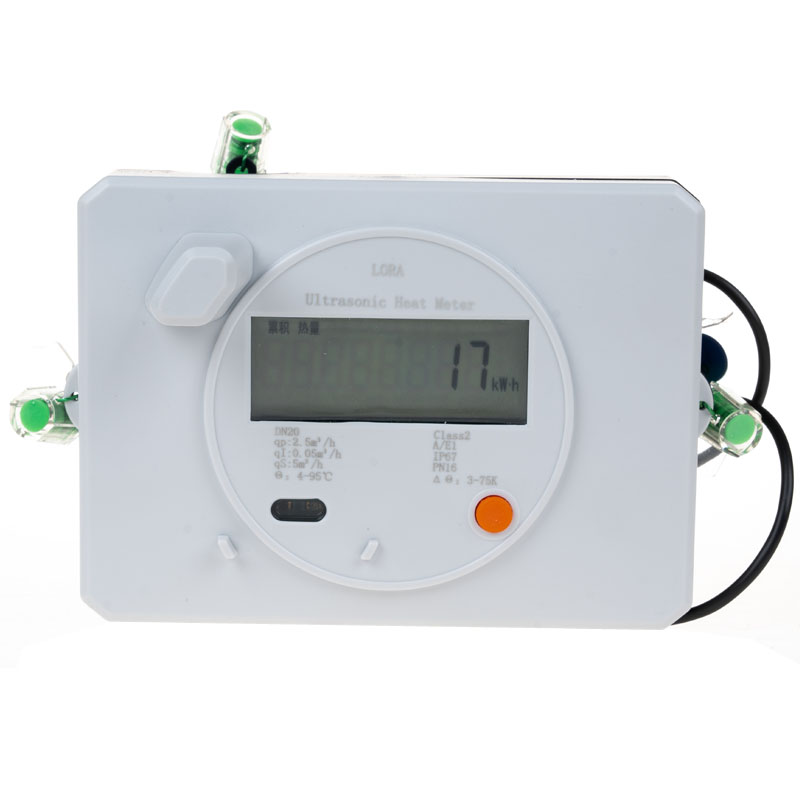

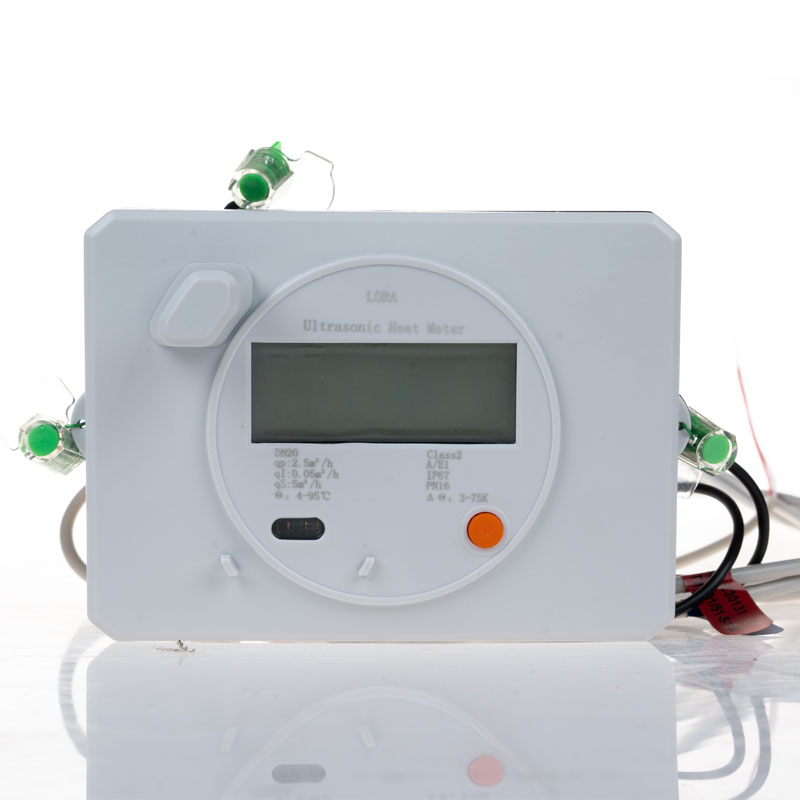

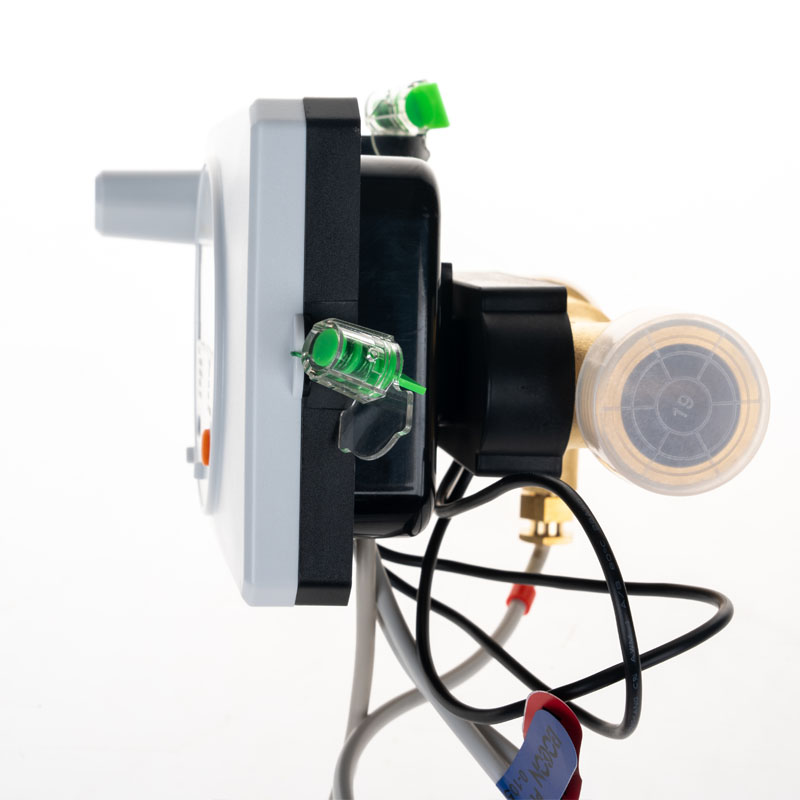

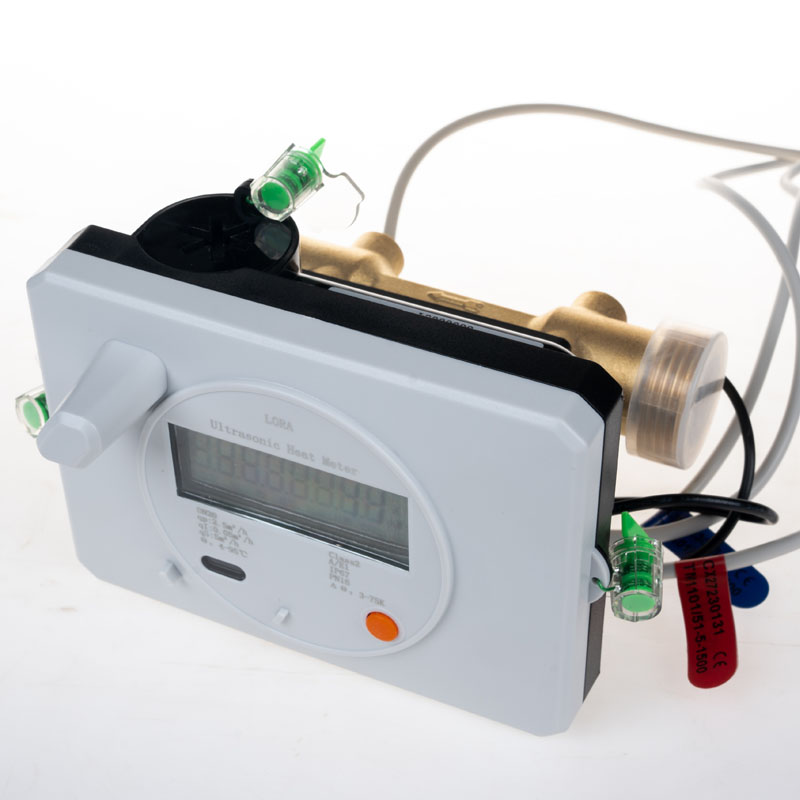

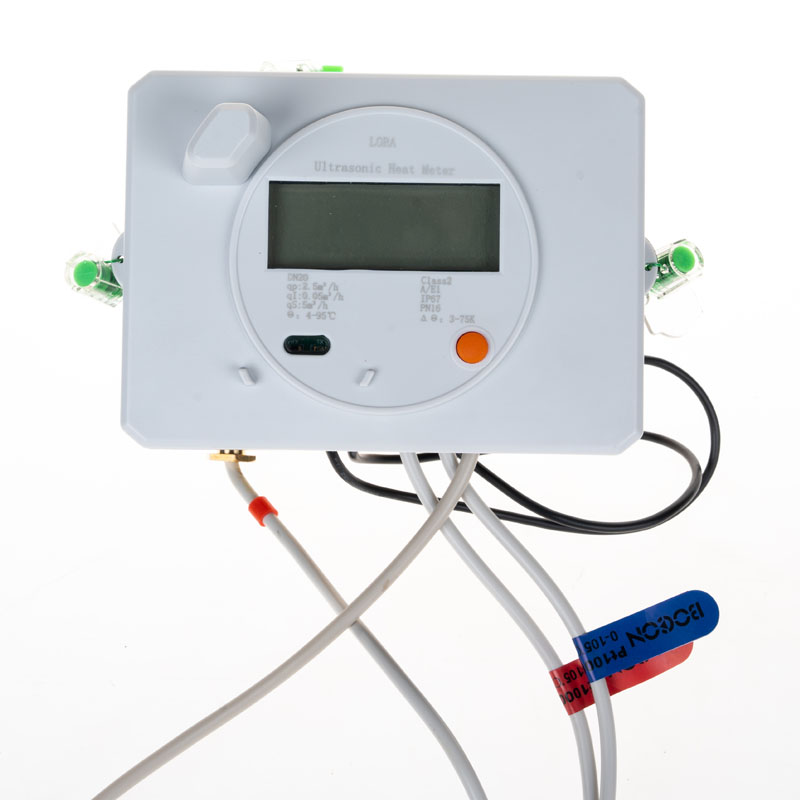

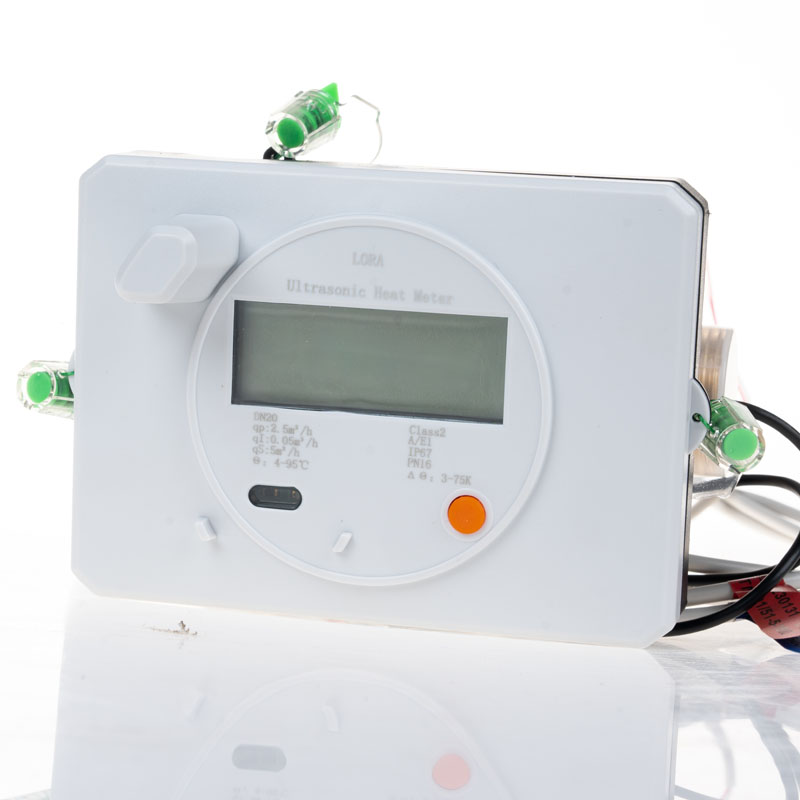

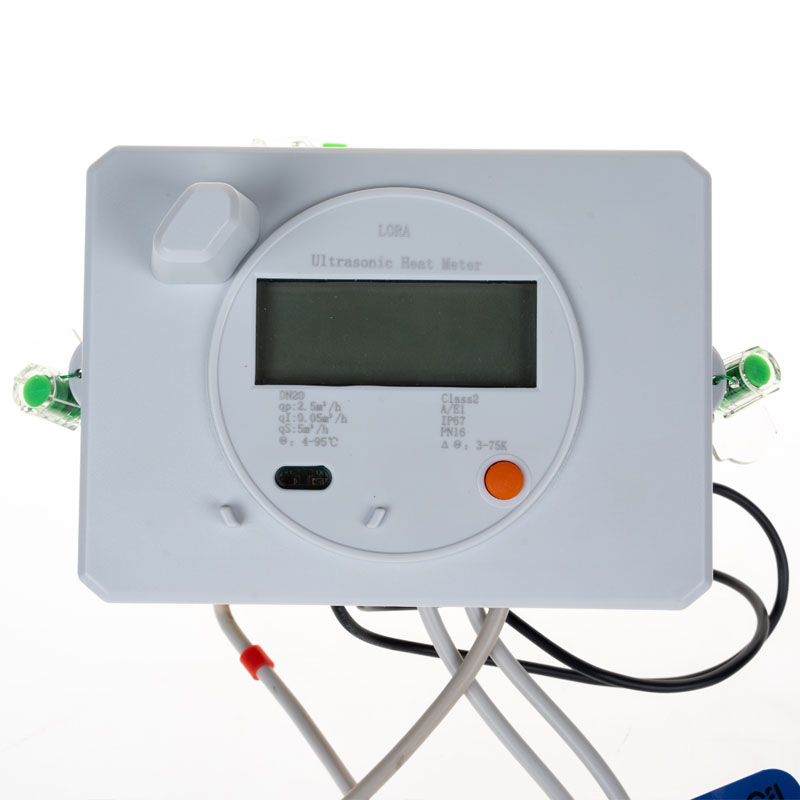

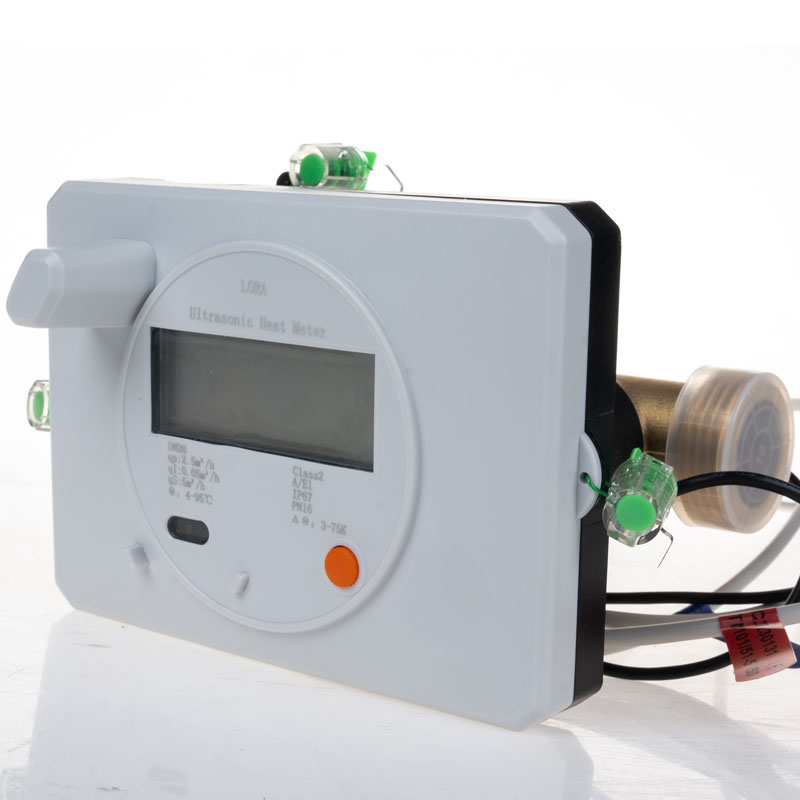

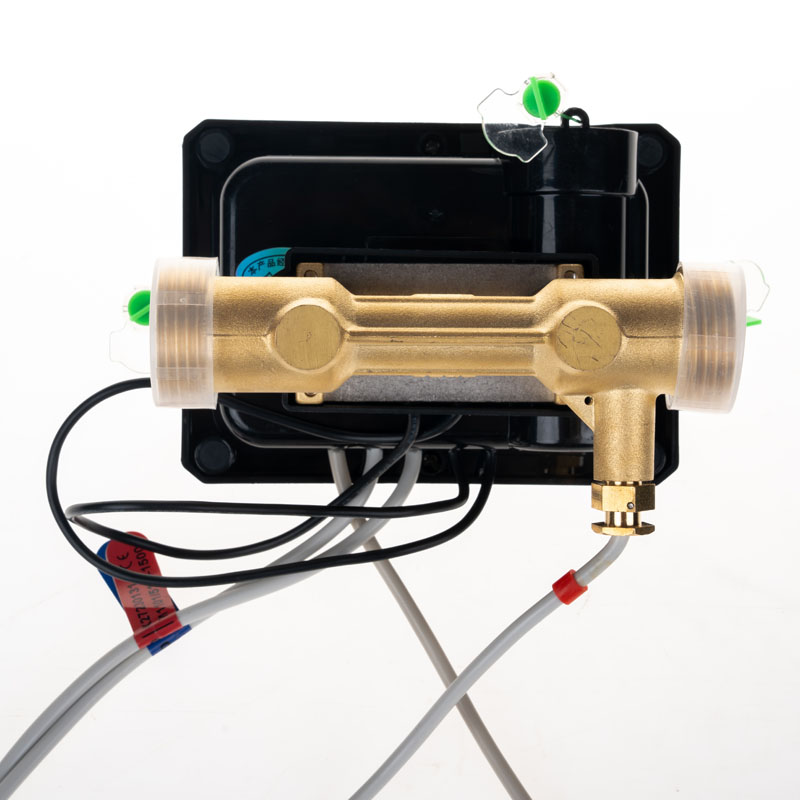

Xinkong Domestic Ultrasonic DN15 ultrazvočni toplotni merilnik RS485 Modbus za merjenje ogrevalne in hladilne energije. Primeren za merjenje toplotne energije v stanovanjih. Merilnik se napaja na baterije in je sestavljen iz merilnika pretoka in dveh temperaturnih senzorjev, na podlagi katerih merilec meri natančno porabo energije. Standardna povratna montaža.
Ultrazvočni merilnik toplote Xinkong DN15 RS485 Modbus Uvod
Nazivni premer |
15 |
20 |
25 |
32 |
40 |
|
Dimenzija |
L |
110 |
130 |
160 |
180 |
200 |
W |
87 |
87 |
87 |
85 |
85 |
|
H |
1011 |
101 |
101 |
125 |
130 |
|
Največji pretok (m3/h) |
3 |
5 |
7 |
12 |
20 |
|
Normalni pretok (m3/h) |
1.5 |
2.5 |
3.5 |
6 |
10 |
|
Min. pretok (m3/h) |
0.03 |
0.05 |
0.07 |
0.12 |
0.2 |
|
Največji odčitek pretoka |
999999,99 (m3) |
|||||
Največji odčitek toplote |
99999999 (KW·h) |
|||||
Napajanje |
3,6 VDC |
|||||
Življenjska doba baterije |
>6 let (litijeva baterija) |
|||||
Razred točnosti |
2. razred |
|||||
Komunikacijski način |
Infrardeči vmesnik, NB-IoT/LoRa/M-Bus/RS-485
|
|||||
Izguba tiska |
≤ 0,025 Mpa (pri normalnem pretoku) |
|||||
razred IP |
IP 68 |
|||||
Temperaturno območje |
(0--95) ℃ |
|||||
Razpon temperaturne razlike |
(3--60) k |
|||||
Začetna temperaturna razlika |
0,01k |
|||||
Senzor temperature |
Pt 1000 |
|||||
Sobna temperatura |
+5 ℃ -- +55 ℃ |
|||||
Ambientalna raven |
Raven A |
|||||
Namestitev |
Horizontalna/vertikalna namestitev |
|||||
Monitor |
8 števk |
|||||
Dolžina temperaturnega senzorja |
1,5 m |
|||||
Delovni tok |
45uA |
|||||
Shranjevanje podatkov |
Shranite zgodovinske podatke do zadnjih 24 mesecev |
