Xinkong je profesionalni deli EV Chargerja preostalih trenutnih proizvajalcev in dobavitelja z dolgoletnimi izkušnjami. Preostali nadzorni enoti EV Chargerja lahko ustrezajo številnim aplikacijam, če vas zanimajo naše kakovostne storitve, se nam lahko posvetujete zdaj in takoj se bomo vrnili k vam. Pomembna varnostna funkcija teh naprav je spremljanje toka puščanja celotnega sistema iz modulov napajanja proti Zemlji. Okvarjen sistem lahko postane nevaren za ljudi ali povzroči požare. Preden pride tako daleč, je treba module moči odklopiti iz omrežja. Tok puščanja vsebuje komponente DC in AC. Zato je potrebna aC/DC-občutljiva enota za spremljanje.
Xinkong je proizvajalec in dobavitelj preostalih tokovnih enot EV Chargerja, ki je dobro znan po kakovostni storitvi. Wenzhou Xinkong Import & Export Co, Ltd. je inovativno podjetje, ki vključuje znanstvene raziskave, proizvodnjo in prodajo. Prodajno omrežje podjetja zajema številne države in regije, kot sta Evropa in jugovzhodna Azija, kakovost in storitev izdelka pa dobro sprejemata kupce. Lahko ste prepričani, da od nas kupite preostalo točno spremljanje delov EV.

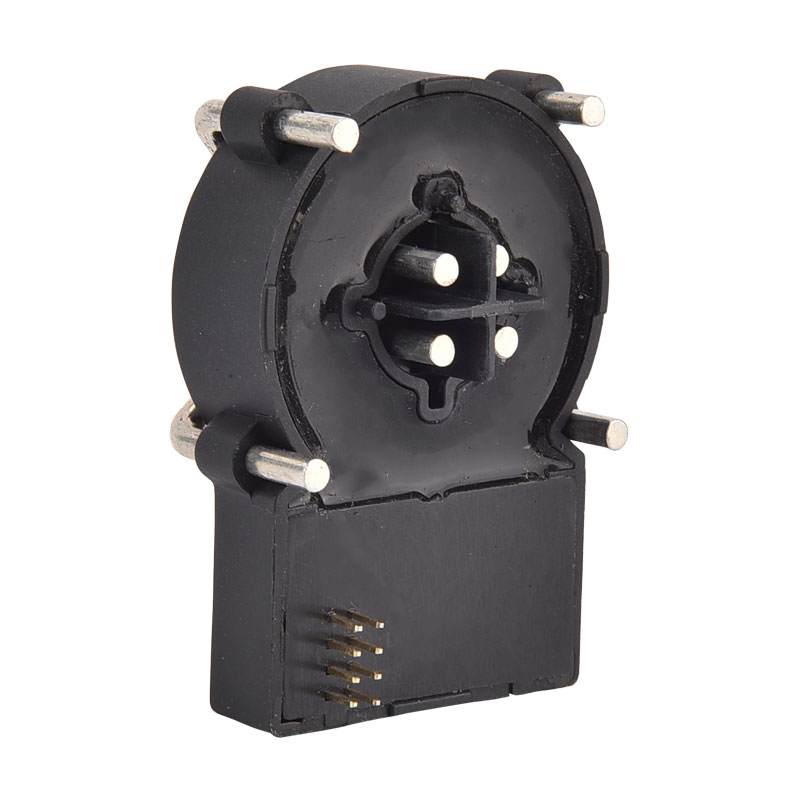

Modul za odkrivanje preostalega toka XKCA je široko uporaben, zlasti na javnih polnilnih postajah za električna vozila, električna motocikle, električna kolesa, pristojbine za polnjenje in upravljanje varnosti električne energije. Ponuja preprosto uporabo in enostavno namestitev.
Lastnosti
■ Enojna dobava +5 V
■ Dvojni digitalni izhod na odprtem odtoku, 20MAAC/6MADC indikacija potovanja

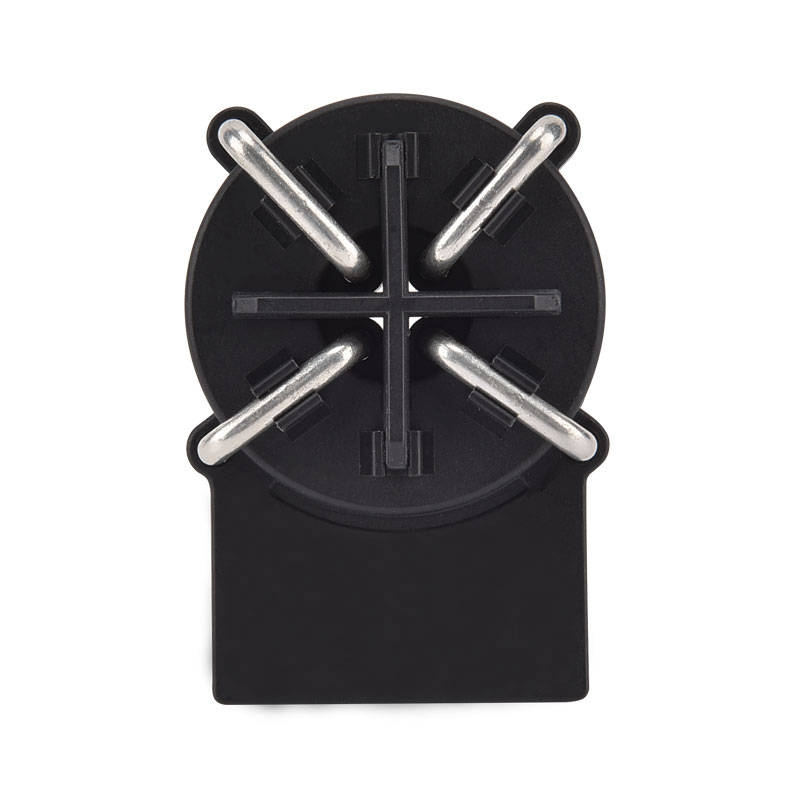

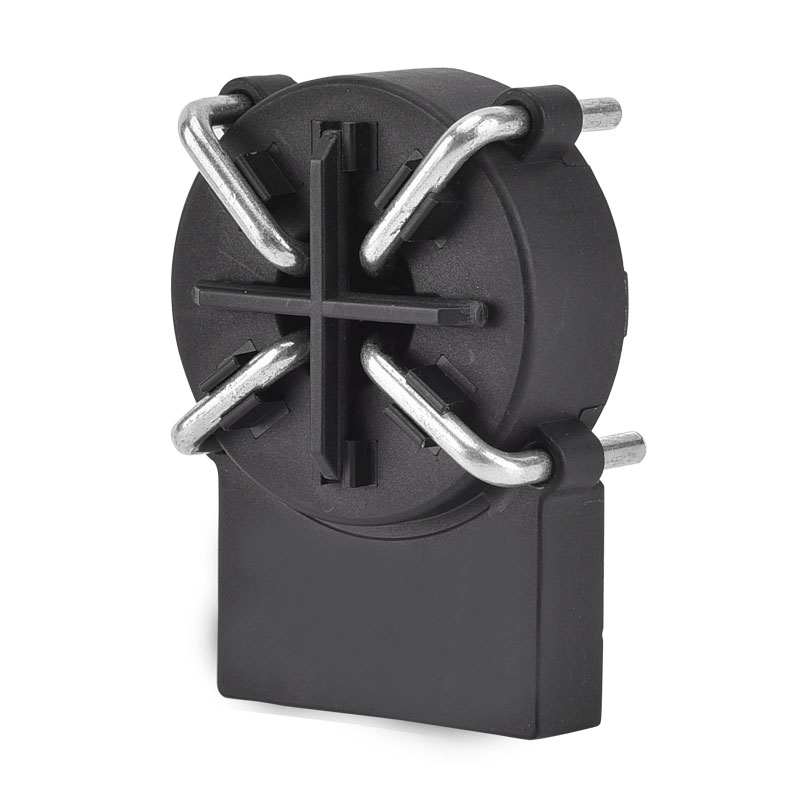

■ 3-fazni primarni vodniki na modulu (Type 32A, max. 40a)
■ Izhod PWM za indikacijo vrednosti preostalega trenutka DC (0 ~ 30mA)
■ Izhod napake za indikacijo napake v sistemu
■ nameščen na plošči PCB
■ Funkcija samo testiranja
Prijave
■ Zaznavanje napak v ozemljitvi
■ Postaja za električno vozilo
■ Zaznavanje toka pretvornika pretvornika
Standardno
■ Uporablja se za IEC 62752 Preostali tokovni zahteve
■ Uporablja se za IEC 62955 Preostali trenutni zahteve za RDC-PD
■ Uporablja se za zahteve za preostali tok UL2231
■ Komponente, zasnovane polne vrzeli ROHS/doseg
Primer izdelka
Tipična shema aplikacije:
Definicija zatiča:
Pin-ne | Ime pin | Delovanje |
1 | Napaka | ■ Izhodni zatič z odprtim zbiralnikom za označevanje pogojev napake v sistemu ■ Kadar ni napak v sistemu, bo ta zatič izveden GND ■ Ko pride do napake v sistemu, bo ta zatič visoka impedanca |
2 | Test | ■ Ko je bil ta PIN izveden na 0VDC, bo modul izračunal ničelno točko in shranil vrednost za registracijo v MCU, da konča kalibracijsko operacijo. ■ Po končanem kalibraciji bo sistem notranje ustvaril simulirani preostali tok, da preveri, ali lahko modul opravi pravilen odziv. Med tem postopkom se bo X20-Out & X6-Out obrnil na visoko impedanco, če modul deluje pravilno. Pozornost: ■ Pri uporabi funkcije preizkusa mora biti glavno vezje odrezano, da se zagotovi, da ne bo preostalega toka preostalega toka ■ Pri uporabi te funkcije PIN sledite sliki časovnega diagrama |
3 | X6-out | ■ Če preostali tok presega vrednost vnaprej nastavljene DC ( ■ Ko skupni preostali tok R.M.S presega vrednost prednastavitvene vsebine, je ta izhod v stanju z visoko impedanco ■ Ko se zgodi sistemska napaka, je ta izhod v stanju z visoko impedanco ■ Za druge normalne pogoje je ta izhod v nizki ravni (GND) |
4 | X20-out | ■ Če preostali tok presega predhodno postavljeno vsebinsko sprožilno vrednost (za čisto-AC običajno 17,8 MAAC), je ta izhod v stanju z visoko impedanco ■ Ko se zgodi sistemska napaka, je ta izhod v stanju z visoko impedanco ■ Za druge normalne pogoje je ta izhod v nizki ravni (GND) |
5 | Gnd | ■ Ground |
6 | Vdd | ■ Napajanje modula, standardna napetost 5VDC ■ Vhod napetosti mora biti znotraj 4,85 ~ 5.15VDC, zmogljivost izhoda moči> 100mA ■ napajanje valovito ≤ 150mV (Predlagamo, da uporabite LDO vezje za referenco IC LP2985A-50DB) |
7 | Pwm | ■ Označevanje DC-jevega preostalega toka komponente z delovnim ciklom z 8KHz PWM ■ Izhodna ločljivost = 3,33%/MADC od 0 ~ 30madc ■ Natančnost približno ± 0,5mA |
8 | N.C. | ■ ni uporabljen |
Značilnosti električne/zanesljivosti:
Char | Min | Tip | Max | Enota | |
1 | Primarni nominalni RMS tok (1faza / 3faza) | 32 | 40 | A | |
2 | Napajalna napetost | 4.85 | 5 | 5.15 | V |
3 | Temperatura delovanja okolice | -40 | +105 | ℃ | |
4 | Temperatura shranjevanja v okolici | -20 | +65 | ℃ | |
5 | Statična poraba energije | 110 | mw | ||
6 | Električni očistek; primarni-primarni | 6.5 | mm | ||
7 | Električni očistek; primarno-sekundarni | 10 | mm | ||
8 | Razdalja plazenja; primarni primarni | 8 | mm | ||
9 | Razdalja plazenja; primarno-sekundarna | 10 | mm | ||
10 | Napetostni vhod, nizka raven | 0 | 0.6 | V | |
11 | Napetostni vhod, visoka raven | 4.2 | 5 | V | |
12 | Teoretično oblikovanje življenja | 20 | Yr | ||
13 | Delovna nadmorska višina | 4000 | m |
Trip-tok (značilnosti, povezane s preostalim tokom):
Wav | Freq | Min | Tip | Max | Enota | |
1 | AC | 50Hz | 15 | 17.8 | 20 | ma |
2 | A0 | 50Hz | 11 | 17 | 26 | ma |
3 | A90 | 50Hz | 10 | 18.5 | 27 | ma |
4 | A135 | 50Hz | 10 | 22.9 | 28 | ma |
5 | 2pdc | - | 3.5 | 5.0 | 7 | ma |
6 | 3pdc | - | 3.1 | 4.5 | 6.2 | ma |
7 | S-DC | - | 3.0 | 4.5 | 6.0 | ma |
Čas potovanja (preostale značilnosti toka):
Wav | Freq | Tok | Tip | Max | Enota | |
1 | AC | 50Hz | 30mA | 50 | 1000 | MS |
2 | AC | 50Hz | 60mA | 16 | 100 | MS |
3 | AC | 50Hz | 150mA | 15 | 60 | MS |
4 | AC | 50Hz | 5A ~ 100A | 8.5 | 60 | MS |
5 | A0 | - | 42mA | 25 | 100 | MS |
6 | A0 | - | 84mA | 18 | 60 | MS |
7 | A0 | - | 210mA | 10 | 60 | MS |
8 | A0+DC | - | 42MA+6MADC | 18 | 60 | MS |
9 | A0+DC | - | 84MA+6MADC | 15 | 60 | MS |
10 | A0+DC | - | 210mA+6MADC | 15 | 60 | MS |
11 | S-DC | - | 6MA | 48 | 1000 | MS |
12 | S-DC | - | 60mA | 16 | 100 | MS |
13 | S-DC | - | 300mA | 8.5 | 60 | MS |
14 | 2pdc/3pdc | - | 60mA | 20 | 100 | MS |
15 | 2pdc/3pdc | - | 120mA | 15 | 60 | MS |
16 | 2pdc/3pdc | - | 300mA | 12 | 60 | MS |
17 | 2pdc/3pdc | - | 5A ~ 100A | 12 | 60 | MS |
Dimenzija izdelka (mm):
Časovni diagram:
■ T0 kot čakalni čas za sistemsko stabilizacijo, T0≈ 270ms
■ T1 Kot čakalna doba je predlagana T1 ≥ 100ms
■ T2 Kot čas kalibracije in samotestiranja je predlagano 50ms ≤ T2 ≤ 100ms
■ T3 Kot čakalni čas za samoprestiranje DC, T3≈ 200ms, se predlaga, da preberete X6-Out po 300 ms
■ T4 Kot čakalni čas za samotest AC, T4≈ 690ms, se predlaga, da preberete x30-out po 300 ms
■ T5 kot čas trajanja indikacije samo testa, T5 ≈ 1580ms
■ T6 kot čas trajanja indikacije DC samo test, T6 ≈ 1090ms
Samo testiranje vezja:
■ 2 Vodenje na ZCT, da ustvarite simualtirani DC ostanki tok
■ Z uporabo VDD za ustvarjanje značilne vrednosti = 6,53 MADC simulirani preostali tok
■ Ta tok je najbolj omejen pogoj spopadanja za preverjanje, ali sistem deluje pravilno
Prag digitalnega signala:
■ Za izogibanje nihanju signala je nastavljeno spopad s signalom s pragom spopadanja in pragom za obnovitev
■ Ko se spotaknete dosežen , povezan flip x-out , in ko se tok zmanjša na prag za okrevanje
, povezani X-Out Flip, nazaj v stanje na nizki ravni
■ je nastavljena kot 100% tipična vrednost spopadanja in
je nastavljen kot 55% tipična vrednost spopadanja
