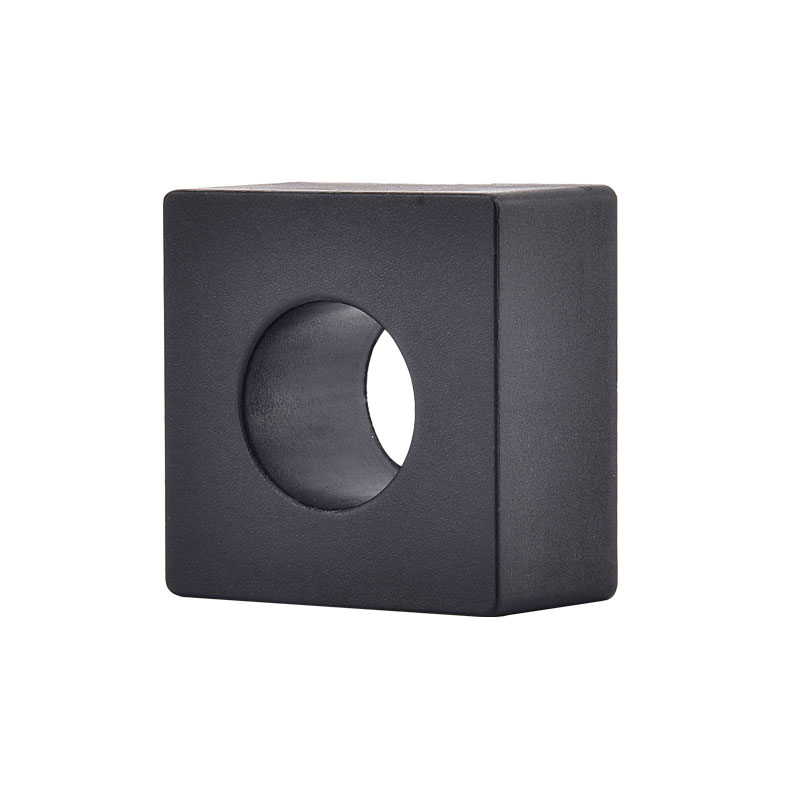

Visok natančen senzor puščanja B-tipa

Xinkong je visoko natančen proizvajalec in dobavitelj senzorjev tipa B, ki je znan po kakovostni storitvi. Wenzhou Xinkong Import & Export Co, Ltd. je inovativno podjetje, ki vključuje znanstvene raziskave, proizvodnjo in prodajo. Prodajno omrežje podjetja zajema številne države in regije, kot sta Evropa in jugovzhodna Azija, kakovost in storitev izdelka pa dobro sprejemata kupce. Lahko ste prepričani, da od nas kupite visok natančen senzor puščanja B-tipa.

Lastnosti

■ Enojna dobava +5 V

■ Izhod na visoki in nizki ravni

■ Funkcija samo testiranja

■ nameščen na plošči PCB

Prijave

■ Zaznavanje napak v ozemljitvi

■ Postaja za električno vozilo

■ Zaznavanje toka pretvornika pretvornika

Standardno

■ Uporablja se za IEC 62752 Preostali tokovni zahteve

■ Uporablja se za IEC 62955 Preostali trenutni zahteve za RDC-MD

■ Komponente, zasnovane polne vrzeli ROHS/doseg

Pregled

Pomembna varnostna funkcija teh naprav je spremljanje toka puščanja celotnega sistema iz moči modulov proti Zemlji. Okvarjen sistem lahko postane nevaren za ljudi ali povzroči požare. Preden pride tako daleč, je treba module moči odklopiti iz omrežja. Tok puščanja vsebuje komponente DC in AC. Zato je potrebna aC/DC-občutljiva enota za spremljanje.

Modul za odkrivanje preostalega toka XKCA je široko uporaben, zlasti na javnih polnilnih postajah za električna vozila, električna motocikle, električna kolesa, pristojbine za polnjenje in upravljanje varnosti električne energije. Ponuja preprosto uporabo in enostavno namestitev.

Tipična shema aplikacije:

Definicija zatiča:

Značilnosti električne/zanesljivosti:

Trip-tok (značilnosti, povezane s preostalim tokom):

Čas potovanja (preostale značilnosti toka):

Notrip-čas (preostale značilnosti, povezane s tokom):

Dimenzija izdelka (mm):

Opomba: Končne žice je mogoče prilagoditi.

Časovni diagram:

■ hitrost vklopa ≤ 5ms/v

■ T1 Kot čakalna doba je predlagana T1 ≥ 100ms

■ 50ms≤ T2≤100ms, CAL PIN ni nizki od 50 ms, izdelek začne vstopiti v ničelno fazo

■ T3≥500ms in počakajte, da se nič zaključi

■ T4≈400ms, in testni samotestični signal omogoči počakati, dokler T3 ni dokončan, preden ga lahko uporabimo

■ Trip Pin izhod Visoko trajanje TX = 100ms (preverite funkcijo samotestiranja)

■ ty = 100ms je čas z bledenjem na visoki ravni (onemogoči preverjanje samotestiranja)

Samo testiranje vezja:

■ 2 Vodenje na ZCT, da ustvarite simualtirani DC ostanki tok
■ Z uporabo VDD za ustvarjanje značilne vrednosti = 6,53 MADC simulirani preostali tok
■ Ta tok je najbolj omejen pogoj spopadanja za preverjanje, ali sistem deluje pravilno

Prag digitalnega signala:

■ Za izogibanje nihanju signala je nastavljeno spopad s signalom s pragom spopadanja in pragom za obnovitev

■ Ko se doseže prag， Povezani X-Out Flip ， in ko se tok zmanjšuje na prag okrevanja , povezani X-Out Flip, nazaj v stanje na nizki ravni

■je nastavljena kot 100% tipična vrednost spopadanja in je nastavljen kot 55% tipična vrednost spopadanja
